proe5.0螺旋线弹簧(可变弹簧)设计教程中磊教育

螺旋线弹簧绘图思路先绘制螺旋线,然后再用管道命令创建实体,这里向大家介绍一个proe命令,其命为可变螺旋扫描!

弹簧随处可见,使用pro/E如何参数化设计一根两端与中间可变化的弹簧呢?用PROE画弹簧需要借助于可变螺旋扫描命令,下面就上UG网讲解下如何用螺旋扫描来绘制可变螺距的弹簧!下图为绘制完成后的实物图;

新建一个Proe模型文件,进入到参数化模型设计中后,在插入菜单下载,找到螺旋扫描;

使用螺旋扫描-伸出项后,弹出的指令绘图界面如下:

选择绘图平面,可以选用FRONT与LEFT;

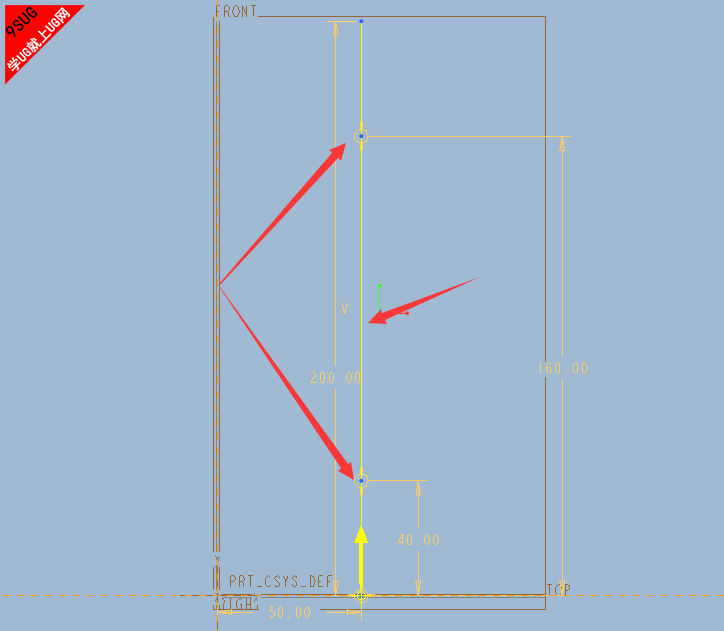

按软件的操作提示,进入到草图界面,绘制一中心线及一条路径线(竖直的线),由于我们要使用可变螺距,记得要在路径线上画点,如图,我是在线上增加了两个点;(此步非常的重要,此两点是输入可变螺距的点)

按提示输入轨迹起始位置的螺距;

按提示输入轨迹末端位置的螺距;

选择箭头所指的两个点输入其可变螺距的点;

分别输入它们的螺距,在输入螺距前,最好有相应的图纸做参考;

用proe绘制弹簧的截面,如图所示,我绘制的圆型,当然也可以绘制方形;

完成草图后,螺旋扫描的面板参数就全部设置好了,点OK,一条惟妙惟肖的可变弹簧就用PROE设计完成了。
