一直以来,都是使用CAD2017绘制二维的,但是我们忽略了cad软件的三维绘图功能,经过多年的努力,CAD2017的三维建模模块,也可以绘制出非常复杂的零件,本文先从基础的长方体建模命令讲解,先来学习关于长方体创建的过程;

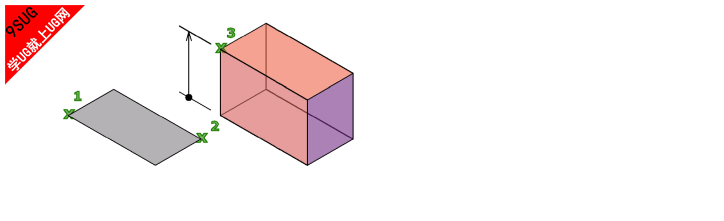

第一角点
通过设置第一个角点开始绘制长方体。
另一角点
设置长方体底面的对角点和高度。
立方体
创建一个长、宽、高相同的长方体。


长度
按照指定长宽高创建长方体。长度与 X 轴对应,宽度与 Y 轴对应,高度与 Z 轴对应。
输入正值将沿当前 UCS 的 Z 轴正方向绘制高度。输入负值将沿 Z 轴负方向绘制高度。
始终将长方体的底面绘制为与当前 UCS 的 XY 平面(工作平面)平行。在 Z 轴方向上指定长方体的高度。可以为高度输入正值和负值。



中心点
使用指定的中心点创建长方体。


立方体
创建一个长、宽、高相同的长方体。


长度
按照指定长宽高创建长方体。长度与 X 轴对应,宽度与 Y 轴对应,高度与 Z 轴对应。


立方体
创建一个长、宽、高相同的长方体。


长度
按照指定长宽高创建长方体。如果输入值,长度与 X 轴对应,宽度与 Y 轴对应,高度与 Z 轴对应。如果拾取点以指定长度,则还要指定在 XY 平面上的旋转角度。


两点
指定长方体的高度为两个指定点之间的距离。
