UG塑料模具设计3D图框下载-中磊教育

  • 文件大小:20 MB
  • 文档格式:prt
  • 打开方式:ug
  • 软件等级:
  • 资料语言:简体中文
  • 上传作者:中磊教育
  • 更新时间:2016-12-09 14:08:25
  • 文件类别:.rar
相关说明:UG塑料模具设计3D图框下载-中磊教育

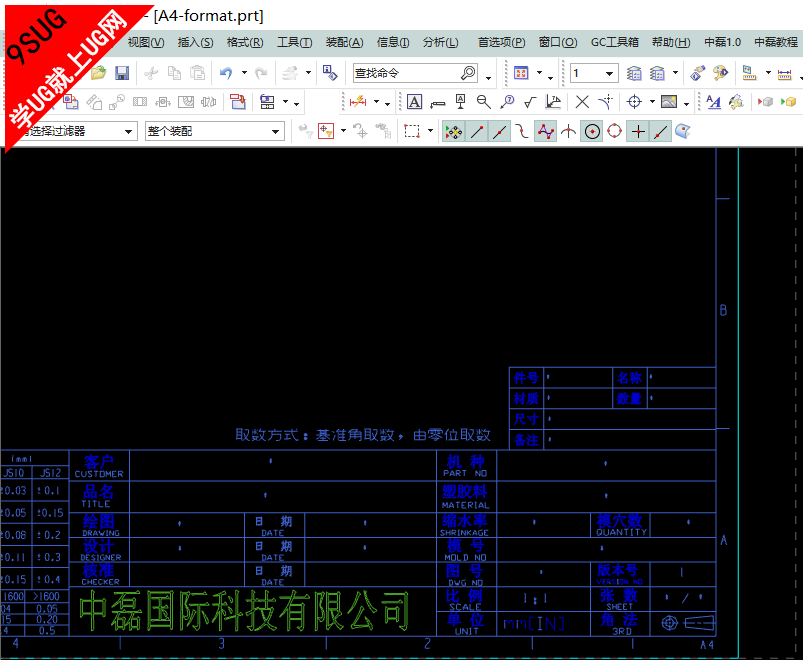

图纸截图
基本简介

塑料模具设计3D图框是在UG制图下直接使用的图框,之所以称其为3D是因为,不需要把UG设计好的模具图转到CAD软件中进行标数,而是直接在NX下完成所有的结构设计及2D图图;

在以往的UG模具设计中,我们都是使用UG软件分出前后模,然后在CAD中做模具的结构,而如今这一工作过程在逐渐的发生变化,越来越多的公司都要求使用全3D绘图了,本UG模具设计全3D图框是中磊国际科技有限公司的标准图框;

UG全3D图框细节:

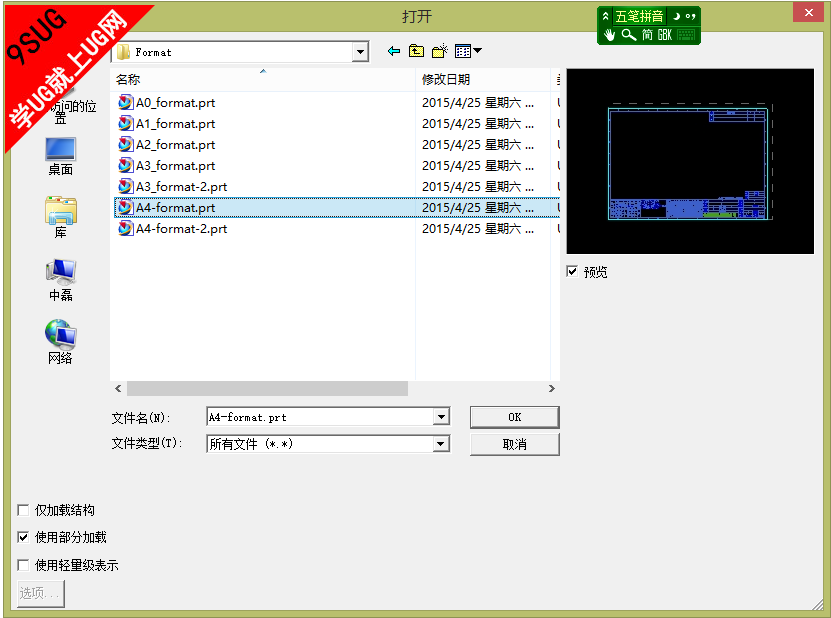

1、UG全3D图框是从A0到A4;

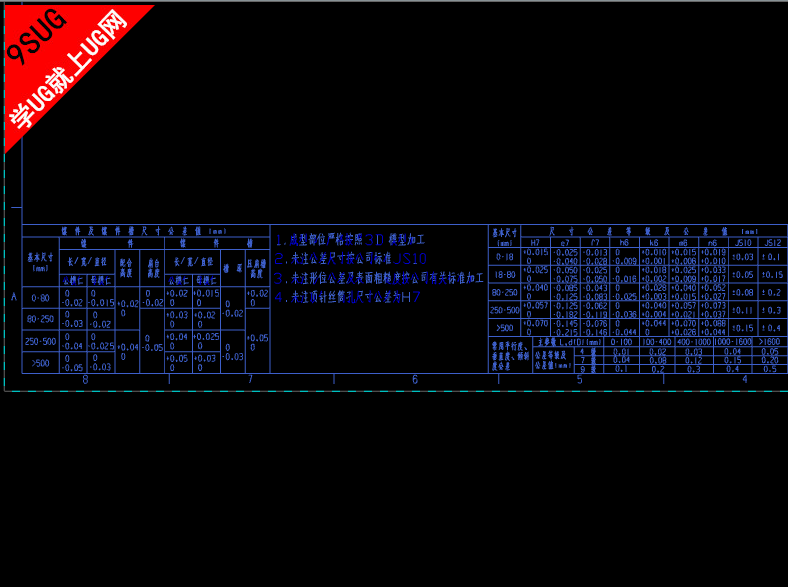

2、模具零件上的各种公差,已手绘到图框中;

3、图框的标题栏内容可以更改;

关于图框的使用:

在制作UG工程图时,进入到制图下后,先执行图框导入即可;

下载地址UG塑料模具设计3D图框下载-中磊教育
